Kołnierze szyjkowe PN 40

KOŁNIERZE SZYJKOWE PN 40

TABELA WYMIARÓW KOŁNIERZY SZYJKOWYCH DIN 2635 PN 40

DN	średnica zew. kołnierza (d1)		grubość ścianki kołnierza (s)	średnica zew. podstawy kołn. (D)	wysokość podstawy kołn. (b)	odległość pomiędzy osiami otworów (k)	śruby
	ISO	DIN					średnica	ilość
10	17,2	14,0	1,8	90	16	60	14	4
15	21,3	20,0	2,0	95	16	65	14	4
20	26,9	25,0	2,3	105	18	75	14	4
25	33,7	30,0	2,6	115	18	85	14	4
32	42,4	38,0	2,6	140	18	100	18	4
40	48,3	44,5	2,6	150	18	110	18	4
50	60,3	57,0	2,9	165	20	125	18	4
65	76,1	-	2,9	185	22	145	18	8
80	88,9	-	3,2	200	24	160	18	8
100	114,3	108,0	3,6	235	24	190	22	8
125	139,7	133,0	4,0	270	26	220	26	8
150	168,3	159,0	4,5	300	28	250	26	8
200	219,1	-	6,3	375	34	320	30	12
250	273,0	267,0	7,1	450	38	385	33	12
300	323,9	-	8,0	515	42	450	33	16
350	355,6	368,0	8,8	580	46	510	36	16
400	406,4	419,0	11,0	660	50	585	39	16
500	508,0	521,0	14,2	755	52	670	42	20

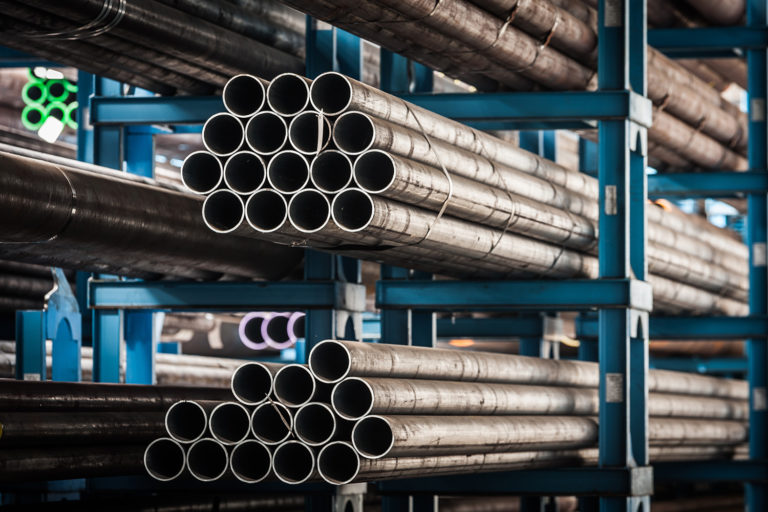

Rury okrągłe

RURY OKRĄGŁE

STOPY

Nr profilu	Wymiar (D) [mm]	Wymiar (d) [mm]	Wymiar (A) [mm]	Obwód [mm]	Waga [kg/m]
90123	5	3,2	0,9	15,71	0,03
90052	5	3	1	15,71	0,03
	6	4	1		0,043
1249	6	4	2	31,42	0,136
90108	6	2,5	1,75	18,85	0,06
90068 A	8	6	1	25,13	0,06
90002	8	5,6	1,2	25,13	0,07
90001 A	10	8	1	31,42	0,08
90003	12	10	1	37,7	0,09
90116	12	9	1,5	37,7	0,13
90136	12	6,8	2,6	37,70	0,21
90175	13	11	1	40,84	0,10
90036	14	12	1	43,98	0,11
90004	15	12	1,5	47,12	0,17
90067	15	11	2	47,12	0,22
90033	16	14	1	50,27	0,13
90005	16	13	1,5	50,27	0,18
90106	16	12	2	50,26	0,24
90037	18	16	1	56,55	0,14
90126	18	14	2	56,55	0,27
90035	19	17	1	59,69	0,15
90007	19	16	1,5	59,69	0,22
90044	19,6	17	1,3	61,58	0,2
90177	20	16	2	62,83	0,30
90008	20	18	1	62,83	0,16
90009	20	17	1,5	62,83	0,24
90009P	20	17	1,5	62,83	0,24
90177	20	16	2,0	62,83	0,31
90319	20	14	3,0	62,83	0,43
0473	20	10	5,0	62,83	0,64
90046P	21,8	19,8	1	68,49	0,18
90010	22	20	1	69,12	0,18
90011	22	19	1,5	69,12	0,26
90377	22	18	2,0	69,12	0,34
90041	22,5	20,1	1,2	70,69	0,22
90012	22,5	19,5	1,5	70,69	0,27
90112	23,5	21,7	0,9	73,82	0,17
90089	24	22	1	75,39	0,19
90013	25	23	1	78,54	0,2
90014	25	22	1,5	78,54	0,3
90015	25	21	2	78,54	0,39
7167	25	19	3		0,56
17116	25	15	5		0,848
90057	26	23	1,5	81,68	0,32
90130	26	24	1	81,68	0,21
90042	28	26	1	87,96	0,23
90042P	28	26	1	87,96	0,23
90016	28	25	1,5	87,96	0,34
RT-104	28	24	2,0		0,45
90034	28	23	2,5	87,97	0,55
90321	28	18	5,0	87,97	0,98
90045	28	14	7	87,96	1,25
90127	29	25	2	91,11	0,46
90199	29	12	8,5	91,11	1,48
90030	30	28	1	94,25	0,25
90128	30	27	1,5	94,25	0,36
90017	30	26	2	94,25	0,48
90034	30	24	3	94,25	0,69
90305	30	20	5	94,25	1,06
90098P	30	14	8	94,25	1,49
90018	31	28	1,5	97,39	0,38
90031	32	30	1	100,53	0,26
90322	32	28	2	100,53	0,51
90142	32	26	3	100,53	0,74
90099P	32	16	8	100,53	1,63
90032	34	32	1	106,81	0,28
90019	35	32	1,5	109,96	0,43
90020	35	31	2	109,96	0,56
90134	35	29	3	109,96	0,81
90151	35	25	5	109,96	1,27
90159	35,15	26,15	4,5	110,43	1,17
90170	36	34	1	113,10	0,297
90100P	36	16	10	113,09	2,2
90034	40	38	1	125,66	0,33
90021	40	37	1,5	125,66	0,49
90066	40	36	2	125,66	0,64
90022	40	34	3	125,66	0,94
90315	40	30	5	125,66	1,48
90101P	40	20	10	125,66	2,54
90140	42	30	6	131,95	1,83
90029	43	40	1,5	135,09	0,53
90023	45	41	2	141,37	0,73
90148	45	39	3	141,37	1,07
90339	45	35	5	141,37	1,70
90059	48	42	3	150,8	1,14
90159	48	40	4	150,80	1,49
90151	48,3	40,3	4	151,74	1,51
90069	50	47,6	1,2	157,08	0,5
90028	50	47	1,5	157,08	0,62
90024	50	46	2	157,08	0,81
90092	50	45	2,5	157,08	1,01
90053	50	44	3	157,08	1,2
90320	50	42	4	157,08	1,57
90333	50	40	5	157,08	1,92
90102	50	30	10	157,08	3,39
90025P	54	50	2	169,65	0,88
90348	55	50	2,5	1752,79	1,11
	55	45	5		2,12
5739	59,8	49,8	5		2,323
90144	60	57,5	1,25	188,50	0,62
90137	60	57	1,5	188,50	0,74
90087	60	56	2	188,49	0,98
90026	60	54	3	188,5	1,45
90178	60	50	5	188,5	2,332
90103	60	36	12	188,49	4,88
90296	65	60	2,5		1,33
90145	70	66	2	219,91	1,15
90171	70	65	2,5	219,91	1,431
90124	70	64	3	219,91	1,7
90104	70	46	12	219,12	5,9
90139	75	71	2	235,62	1,24
90027	75	69	3	235,62	1,83
90328	75	65	5		2,97
90091	76	71,5	2,25	238,76	1,41
90334	80	76	2	251,33	1,33
90076	80	74	3	251,33	1,96
90173	80	70	5	251,33	3,18
90105P	80	56	12	251,33	6,92
90346	82	60	11		6,625
90323	90	84	3	282,74	2,23
90077P	90	80	5	282,74	3,6
90146	98	95	1,5	307,88	1,23
90350	100	94	3	314,16	2,47
90078	100	90	5	314,16	4,03
	100	60	20	314,16	13,58
17135	108	102	3	339,29	2,68
7618	110	100	5	345,58	4,46
1461	120	115,6	2,2	376,99	2,2
0476	120	110	5		4,88
00313	121	99	11		10,264
90167	125	121	2	392,70	2,09
90117	130	126	2	408,41	2,17
90174	130	124	3	408,41	3,231
	130	120	5		5,301
90176	133	129,4	1,8	417,83	2,003
90082	139,5	134,5	2,5	438,25	2,9
90121P	140	130	5	439,82	5,73
90193	150	144	3	471,24	3,74
90248	150	140	5	471,24	6,15
90079	150	142	4	471,24	4,95
018724	200	190	5	628	8,27

Kule

KULE

Nr katalogowy	Opis
009362	Kula kwasoodporna fi 40mm szlifowana, otwór M6
009361	Kula kwasoodporna fi 50mm szlifowana, otwór M6
009161	Kula kwasoodporna fi 60mm szlifowana, otwór M6
009360	Kula kwasoodporna fi 80mm szlifowana, otwór M8

Akcesoria

AKCESORIA

W SWOJEJ OFERCIE POSIADAMY:

Numer katalogowy:
KA0829

Uchwyt szkła, dla szkła od 6mm-10,76mm, mocowanie do powieszchni płaskiej.
Materiał AISI 304

Numer katalogowy:
010945

Uchwyt szkła, dla szkła od 6mm-10,76mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304

Numer katalogowy:
013299

Uchwyt szkła, dla szkła od 6mm-10,76mm, mocowanie do powieszchni płaskiej.
Materiał AISI 304

Numer katalogowy:
012752

Uchwyt szkła, dla szkła 0d 6mm-10,76mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304

Numer katalogowy:
KA0807

Uchwyt punktowy 50mm szkła 8-18mm, mocowanie do powieszchni płaskiej, gwint M10.
Materiał AISI 304

Uszczelka gumowa dla uchwytu szkła:

dla szkła 6mm – 011925
dla szkła 7mm – KA0867
dla szkła 8mm – KA0981
dla szkła 9mm – 010946
dla szkła 10mm – 011100

Uszczelka gumowa dla uchwytu szkła:

dla szkła 6mm – 013072
dla szkła 7mm – 015017
dla szkła 8mm – KA0979
dla szkła 9mm – KA0908
dla szkła 10mm – 016117

Numer katalogowy:
013099

Uszczelka gumowa dla uchwytu szkła,
dla szka 8mm.

Łączniki

ŁĄCZNIKI

W SWOJEJ OFERCIE POSIADAMY:

Numer katalogowy:
010677

Kolano nierdzewne, 45st mocowanie lepione dla rury fi 42,4x2mm.
Materiał AISI 304.

Numer katalogowy:
011314

Kolano nierdzewne, 90st ostre, mocowanie lepione dla rury fi 42,4x2mm.
Materiał AISI 304.

Numer katalogowy:
010948

Kolano nierdzewne, 90st zaookrąglone, mocowanie lepione dla rury fi 42,4x2mm.
Materiał AISI 304.

Numer katalogowy:
011982

Trójnik narożny dla rury 42,4x2mm, 90 st.
MateriałAlSl 304.

Numer katalogowy:
011315

Kolano nierdzewne, 90st obłe, mocowanie lepione dla rury fi 42,4x2mm.
Materiał AISI 304.

Numer katalogowy:
011981

Trójnik nierdzewny, mocowanie- lepione dla rury fi 42,4x2mm.
Materiał AISI 304.

Numer katalogowy:
KA0868

Kolanko do profilu (40x40x2), 90° stopni.
Materiał AISI 304.

Numer katalogowy:
KA0845

Kolano przegubowe dla rury fi 12mm , regulacja ±90°.
Materiał AISI 304.

Numer katalogowy:
011499

Kolano przegubowe dla rury fi 12mm , regulacja ±90°.
Materiał AISI 304.

Numer katalogowy:
014571

Kolanko regulowane D14mm.
Materiał AISI 304.

Numer katalogowy:
013254

Kolanko przegubowe regulowane D16mm, wklejane.
Materiał AISI 304.

Numer katalogowy:
011702

Kolano przegubowe 42,4x2mm ,90°, wklejane.
Materiał AISI 304.

Numer katalogowy:
KA0914

Kolano przegubowe dla słupka 40×40, regulowany.
Materiał AISI304.

Numer katalogowy:
011820

Uchwyt przelotowy pręta fi 12mm, mocowanie do powieszchni płaskiej.
Materiał AISI 304.

Numer katalogowy:
011106

Uchwyt pręta fi 12mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304.

Numer katalogowy:
006768

Uchwyt złączny pręta fi 12mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304.

Numer katalogowy:
011816

Uchwyt zakończeniowy-lewy pręta fi 12mm, mocowanie do powieszchni płaskiej.
Materiał AISI 304.

Numer katalogowy:
011927

Uchwyt zakończeniowy-lewy pręta fi 12mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304.

Numer katalogowy:
011819

Uchwyt zakończeniowy-prawy pręta fi 12mm, mocowanie do powieszchni płaskiej.
Materiał AISI 304.

Numer katalogowy:
011928

Uchwyt zakończeniowy-prawy pręta fi 12mm, mocowanie do rury fi 42,4mm.
Materiał AISI 304.

Numer katalogowy:
KA0971

Łącznik wypełnienia d12mm/L102mm, regulowany, wklejany.
Materiał AISI 304.

Numer katalogowy:
KA0972

Łącznik na poręcz D12mm
Materiał AISI 304.

Numer katalogowy:
010950

Łącznik nierdzewny rury fi 42,4×2, mocowanie lepione.
Materiał AISI 304.

Numer katalogowy:
015566

Łącznik do profilu 40x40x2mm.
Materiał AISI304.

Numer katalogowy:
011384

Uchwyt poręczy, stal nierdzewna, mocowanie do słupka D42,4x2mm, wklejany.
Materiał AISI 304.

Numer katalogowy:
013540

Mocowanie boczne D40x40mm.
Materiał AISI 304.

Numer katalogowy:
KA0967

Uchwyt przelotowy dla profila 10x10mm, mocowanie do powierzchni płaskiej.
Materiał AISI 304

Zaślepki (zakończenia poręczy)

ZAŚLEPKI (ZAKOŃCZENIA PORĘCZY)

Nr katalogowy	Wymiar rurymm	Grubość blachy mm	Materiał	Opis
003809	40x1,5	0,5	0H18N9	zaślepki kwasoodporne polerowane
003294	42,4x2	0,5	OH18N9	zaślepki kwasoodporne polerowane
007665	48,3x2	0,5	0H18N9	zaślepki kwasoodporne polerowane
004179	50,8x1,5	0,5	0H18N9	zaślepki kwasoodporne polerowane
007963	60,3x2	0,5	0H18N9	zaślepki kwasoodporne polerowane

DODATKOWO W OFERCIE POSIADAMY RÓWNIEŻ:

Numer katalogowy:
011498

Kulowa zaślepka ze stali nierdzewnej fi 20mm, wklejana na poręcz 12.
Materiał AISI 304

Numer katalogowy:

KA0847

Zaślepka walcowa nierdzewna na rurę fi12-L15mm szlif K320.
Materiał AISI304

Numer katalogowy:
011316

Nierdzewne zakończenie pochwytu fi 42,4x2mm.
Wklejane, materiał AISI 304

Numer katalogowy:
011107

Zaślepka nierdzewna do wspawania 4mm dla fi 42.
Materiał AISI 304

Numer katalogowy:
012221

Zaślepka niedzewna profila 40x40x2mm, wklejana.
Materiał AISI 304

Numer katalogowy:
011108

Nierdzewna zaślepka pochwytu fi 42,4, wbijana,
Materiał AISI304

Numer katalogowy:
KA0842

Zaślepka nierdzewna rury D42,4x2mm

Numer katalogowy:
KA0903

Zaślepka płaska dla rury fi 42,4x2mm, nabijana.
Materiał AISI 304

Podstawy słupka

PODSTAWY SŁUPKA

Nr katalogowy	Wymiar zewnętrzny mm	Wymiar otworu wewn. do rury mm	Grubość podstawy mm	Materiał	Średnica otworów do przykr.mm
006020	fi 75	pełna	4,0	0H18N9	3x8
005339	fi 93	pełna	4,0	0H18N9	3x9
005363	fi 93	fi 40,0	4,0	0H18N9	3x9
005443	fi 93	fi 42,4	4,0	0H18N9	3x9
012061	fi 93	fi 48,3	4,0	0H18N9	3x9
002416	fi 93	fi 50,8	4,0	0H18N9	3X9
006799	88X88	pełna	4,0	0H18N9	4X9
008669	88x88	40x40	4,0	0H18N9	4X9

DODATKOWO W OFERCIE POSIADAMY RÓWNIEŻ:

Numer katalogowy:
KA0808

Mocowanie boczne słupka 120x60x6mm dla rury fi 42,4x2mm, śrubowane.
Materiał AISI 304.

Numer katalogowy:

KA0964

Mocowanie boczne, pierścień ze stali nierdzewnej dla poręczy kwadratowej, śrubowany.
Materiał AISI 304.

Numer katalogowy:
011105

Mocowanie boczne słupka rozeta fi 100mm, 2 x dystans dla słupka 42,4x2mm, śrubowane.
Materiał AISI 304

Numer katalogowy:
KA0837

Stopa montażowa fi 100 mm dla rury
fi 42,4mm, 2 x otór montażowy fi 11.
Materiał AISI 304.
Stosowana razem z rozetą: KA0838

Wsporniki

WSPORNIKI

W SWOJEJ OFERCIE POSIADAMY:

Numer katalogowy:
KA0913

Nierdzewny wpornik pochwytu płaskiego (40x40x2) do ściany.
Rozmiar krążka przyściennego fi 60mm gwint wew. M8.
Materiał AISI 304.

Numer katalogowy:

012342 lub KA0843

Wspornik poręczy do mocowania ściennego ze stali nierdzewnej fi 42,4mm.
Rozmiar krążka przyściennego fi 60mm gwint wew. M8.
Materiał AISI 304.

Numer katalogowy:
015393

Uchwyt poręczy kwadratowej (40×4) mocowanie na ścianę D60, 3x otwór.
Materiał AISI 304.

Numer katalogowy:
011077

Nierdzewny wpornik pochwytu fi 42mm do ściany.
Rozeta 3x otwór montażowy.
Materiał AISI 304.

Numer katalogowy:
012222

Podpora poręczy (40x40x2) na ściane.
Materiał AISI 304.

Numer katalogowy:
012885

Nierdzewny pierścień montażowy fi 95mm dla rury fi 42,4mm do ściany, 3 x otwór montażowy.
Materiał AISI 304.

Numer katalogowy:
008122

Nierdzewny wpornik pochwytu fi 42,4mm wklejany do rury fi 42,4x2mm, stały.
Materiał AISI 304.

Numer katalogowy:
010949

Nierdzewny wpornik pochwytu fi 42,4mm-90 stopni, wklejany do rury fi 42,4x2mm, stały.
Materiał AISI 304.

Numer katalogowy:
KA0927

Nierdzewny wpornik pochwytu płaskiego (40x40x2) wklejany do rury fi 42,4x2mm, regulowany.
Materiał AISI 304.

Numer katalogowy:
010947

Wspornik poręczy ze stali nierdzewnej fi 42,4mm na słupki fi 42,4mm, klejony.
Materiał AISI 304.

Numer katalogowy:
015485

Uchwyt poręczy na słupek rogowy 40x40x2mm.
Materiał AISI 304.

Numer katalogowy:
KA0869

Nierdzewny wpornik pochwytu płaskiego, wklejany do profila 40x40x2mm, regulowany.
Materiał AISI 304.

Numer katalogowy:
013113

Nierdzewny wpornik pochwytu fi42,4mm, wklejany do profila 40x40x2mm, regulowany.
Materiał AISI 304.

Maskownice (rozety)

MASKOWNICE (ROZETY)

rozety – maskownica “niska”

rozety – maskownica “wysoka”

Nr katalogowy	Wymiar (B) mm	Wymiar (A) mm	Grubość mm	Materiał	Opis
007301	12	52	0,5	0H18N9	kwasoodp.poler.
010850	14	52	0,5	0H18N9	kwasoodp.poler.
007302	16	52	0,5	0H18N9	kwasoodp.poler.
007434	18	52	0,5	0H18N9	kwasoodp.poler.
007303	20	52	0,5	0H18N9	kwasoodp.poler.
007435	22	52	0,5	0H18N9	kwasoodp.poler.
007436	25	52	0,5	0H18N9	kwasoodp.poler.
008665	10x20	64	0,5	0H18N9	kwasoodp.poler.
008666	20x20	64	0,5	0H18N9	kwasoodp.poler.
008667	25x25	64	0,5	0H18N9	kwasoodp.poler.
002392	20	80	0,5	0H18N9	kwasoodp.poler. niska
002393	22	80	0,5	0H18N9	kwasoodp.poler. niska
002399	25	80	0,5	0H18N9	kwasoodp.poler. niska
007233	25	88	0,8	0H18N9	kwasoodp.poler. wysoka
002401	30	85	0,5	0H18N9	kwasoodp.poler. niska
003712	30	88	0,8	0H18N9	kwasoodp.poler. wysoka
003713	35	88	0,8	0H18N9	kwasoodp.poler. wysoka
002402	35	90	0,5	0H18N9	kwasoodp.poler. niska
003714	38	88	0,8	0H18N9	kwasoodp.poler. wysoka
002395	38	95	0,5	0H18N9	kwasoodp.poler. niska
007879	40	88	0,8	0H18N9	kwasoodp.poler. wysoka
002406	40	95	0,5	0H18N9	kwasoodp.poler. niska
002414	40	95	0,8	0H18N9	kwasoodp.poler. wysoka
002408	42,4	95	0,5	0H18N9	kwasoodp.poler. niska
002410	42,4	95	0,8	0H18N9	kwasoodp.poler. wysoka
008442	48,3	95	0,5	0H18N9	kwasoodp.poler. niska
008476	48,3	95	0,8	0H18N9	kwasoodp.poler. wysoka
002409	51	95	0,5	0H18N9	kwasoodp.poler. niska
002413	51	95	0,8	0H18N9	kwasoodp.poler. wysoka
007980	60,3	113	0,8	0H18N9	kwasoodp.poler.
005525	pełna	95	0,8	0H18N9	kwasoodp.poler. wysoka
004891	40x40	95	0,8	0H18N9	kwasoodp.poler. wysoka
006358	40	88x88	0,8	0H18N9	kwasoodp.poler. kwadratowa
006359	42,4	88x88	0,8	0H18N9	kwasoodp.poler. kwadratowa
006460	30x30	88x88	0,8	0H18N9	kwasoodp.poler. kwadratowa
006461	40x40	88x88	0,8	0H18N9	kwasoodp.poler. kwadratowa
014085	50x50	88x88	0,8	0H18N9	kwasoodp.poler. kwadratowa

Kategoria: Hurtownia

Kołnierze szyjkowe PN 40
